Was ist ein visuelles Ausrichtungssystem?

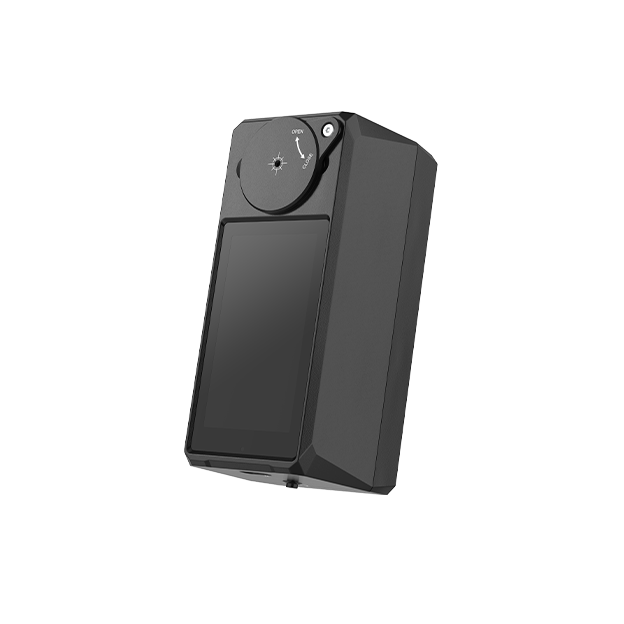

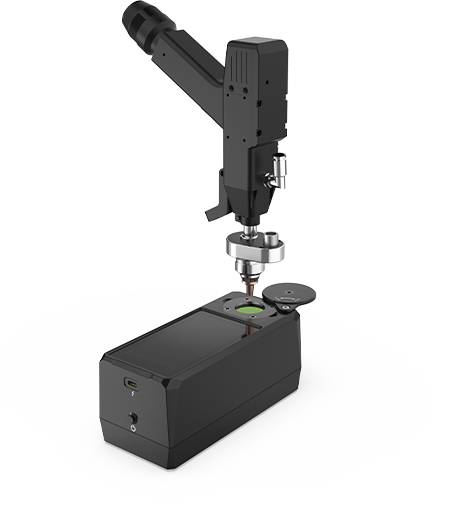

Ein visuelles Ausrichtungssystem ist ein Präzisionskalibriersystem auf Basis maschineller Bildverarbeitung. Es kombiniert Industriekameras und Bildverarbeitungsalgorithmen, um ansonsten unsichtbare oder schwer erkennbare Werkzeugzentren in Echtzeit auf dem Bedienbildschirm darzustellen und so eine schnelle, hochpräzise Ausrichtung wichtiger Maschinenkomponenten zu ermöglichen.
Das System berechnet und zeigt in Echtzeit den Abweichungswert (in mm) zwischen Düsenmitte und Lasermitte an. Dadurch erhält der Bediener eine klare Referenz für Einstellungen und kann präzise kalibrieren.

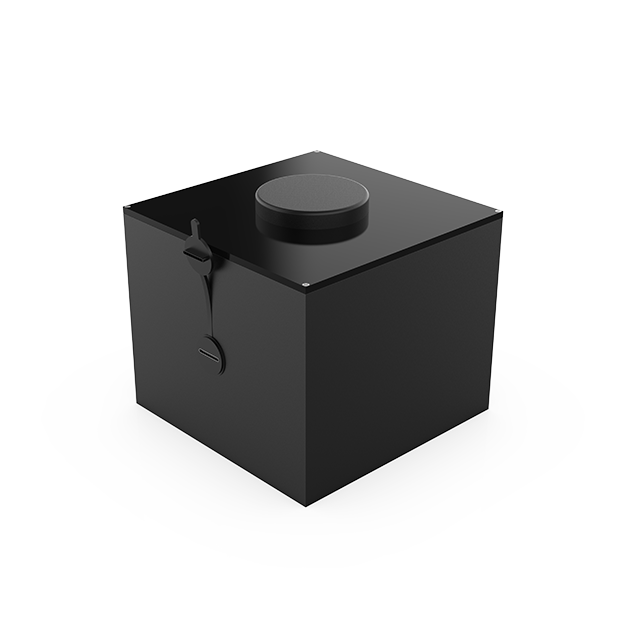

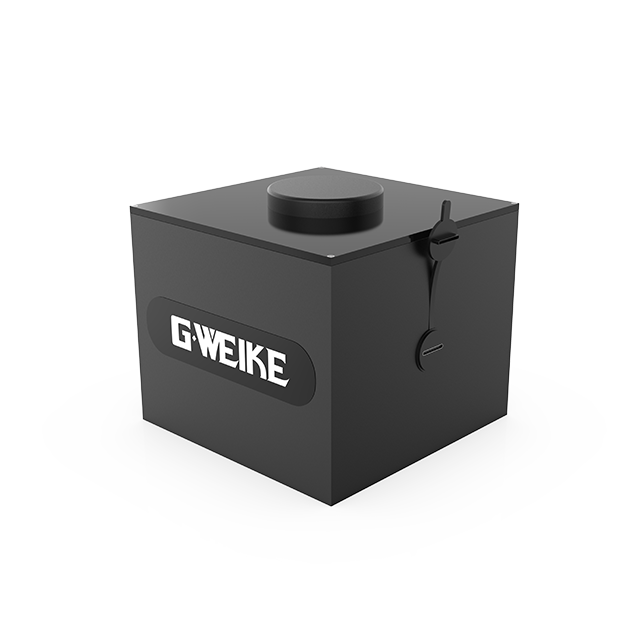

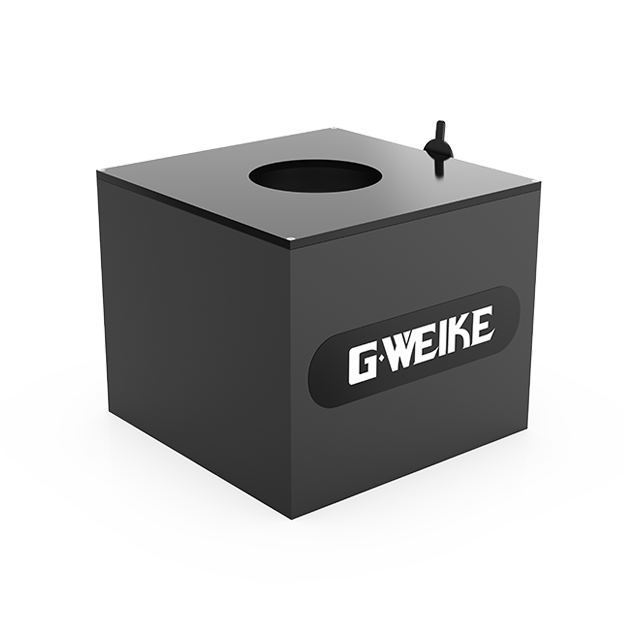

Visuelle Ausrichtung mit minimalem Bedienaufwand

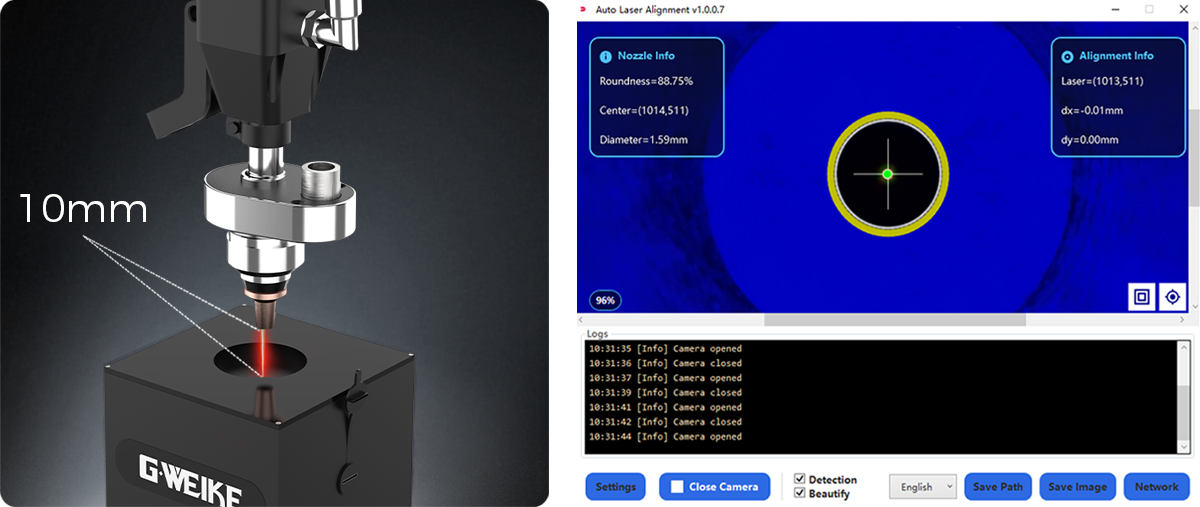

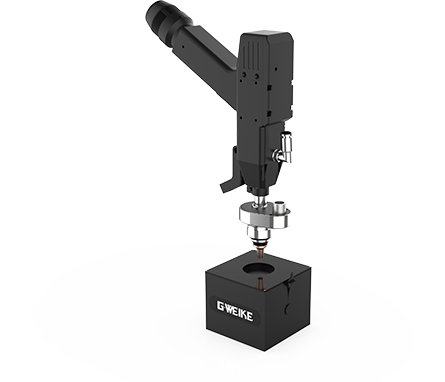

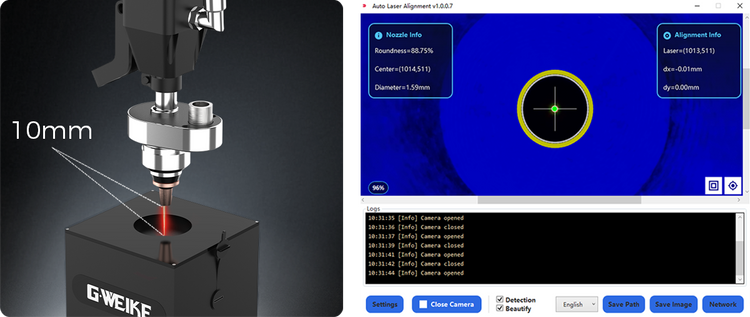

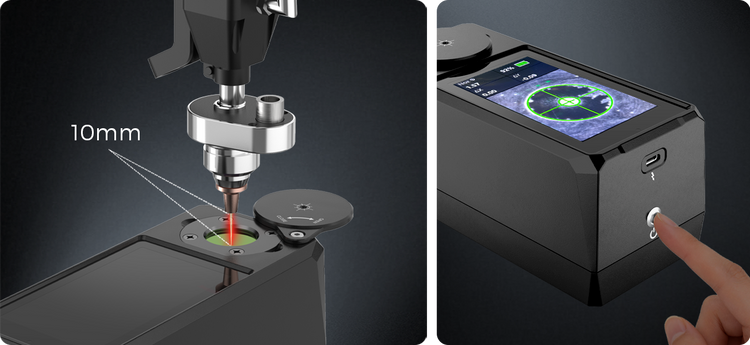

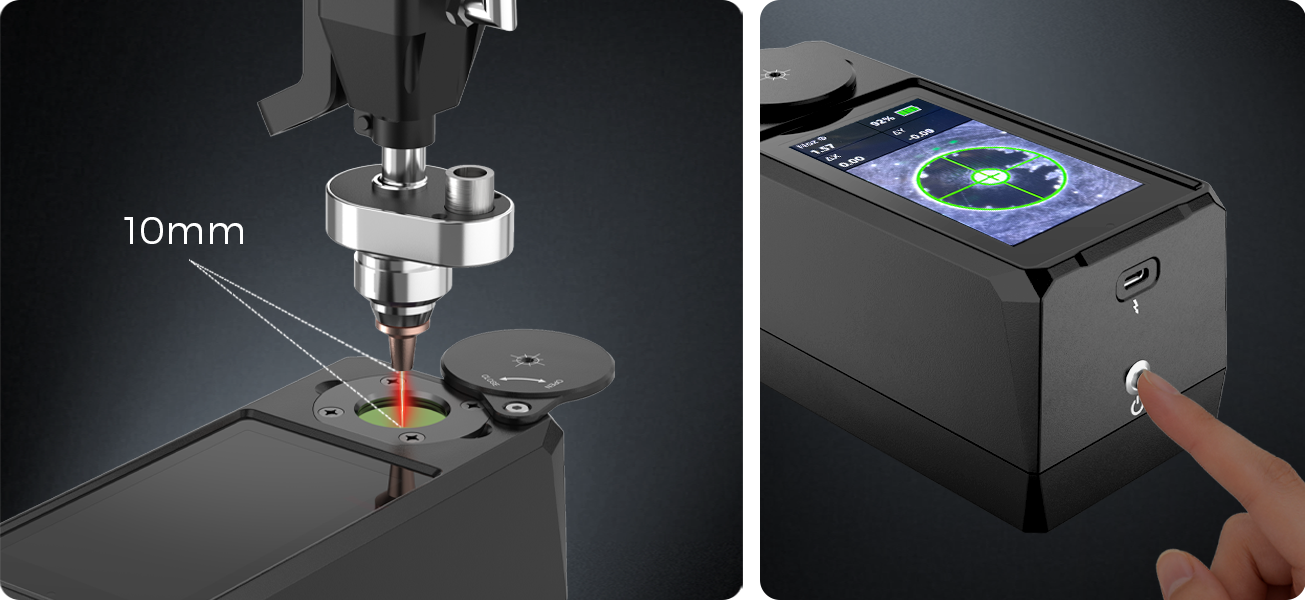

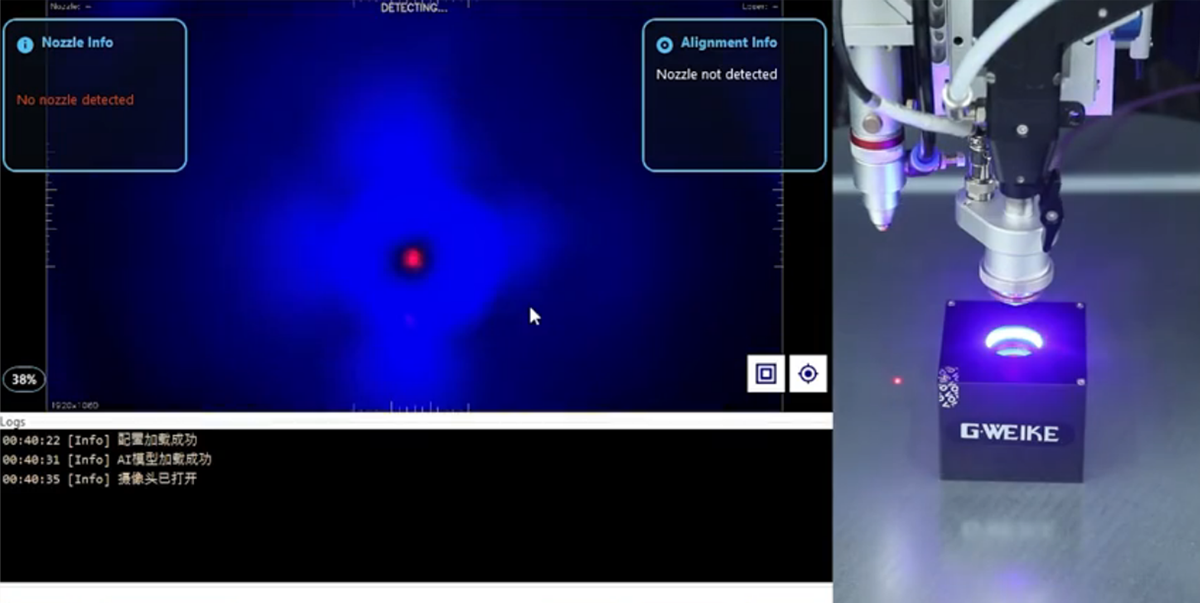

Positionieren Sie das Modul etwa 10 mm unterhalb der Düse und starten Sie die Ausrichtung mit einem Klick durch Einschalten der Kamera. Wiederholtes Probeschneiden oder vergrößerte Spaltbeobachtung sind nicht erforderlich, wodurch sich die Einrichtungszeit deutlich verkürzt.

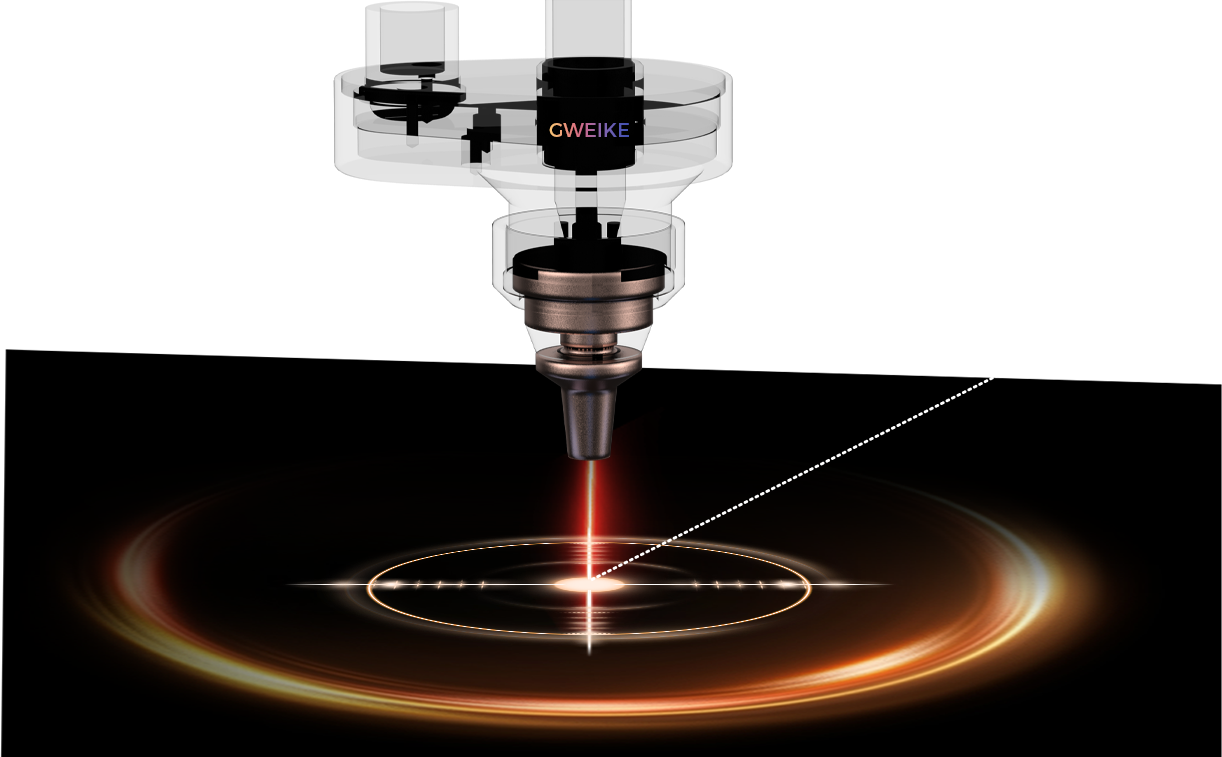

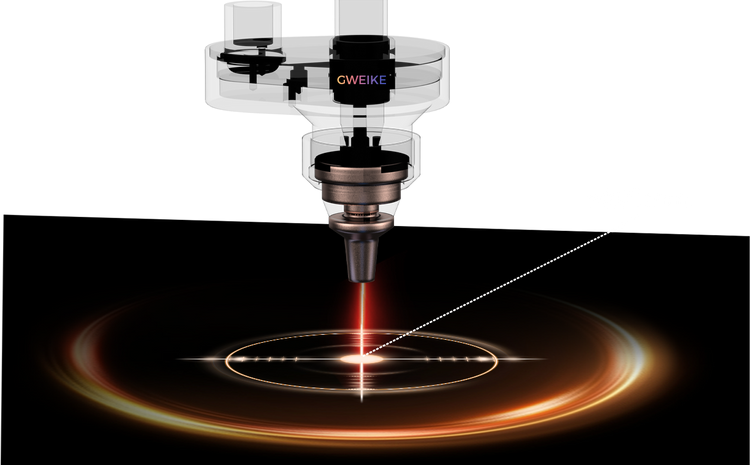

0.02mm visuelle Daten mit 0.02mm Präzision

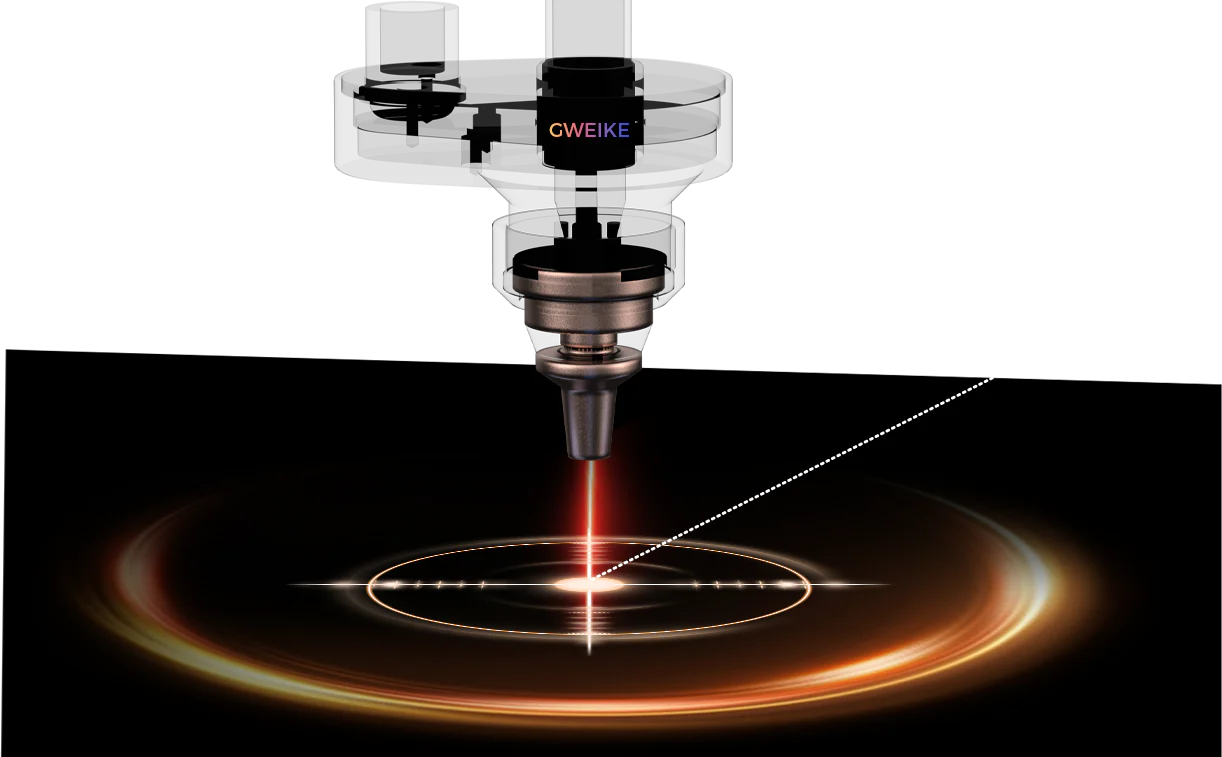

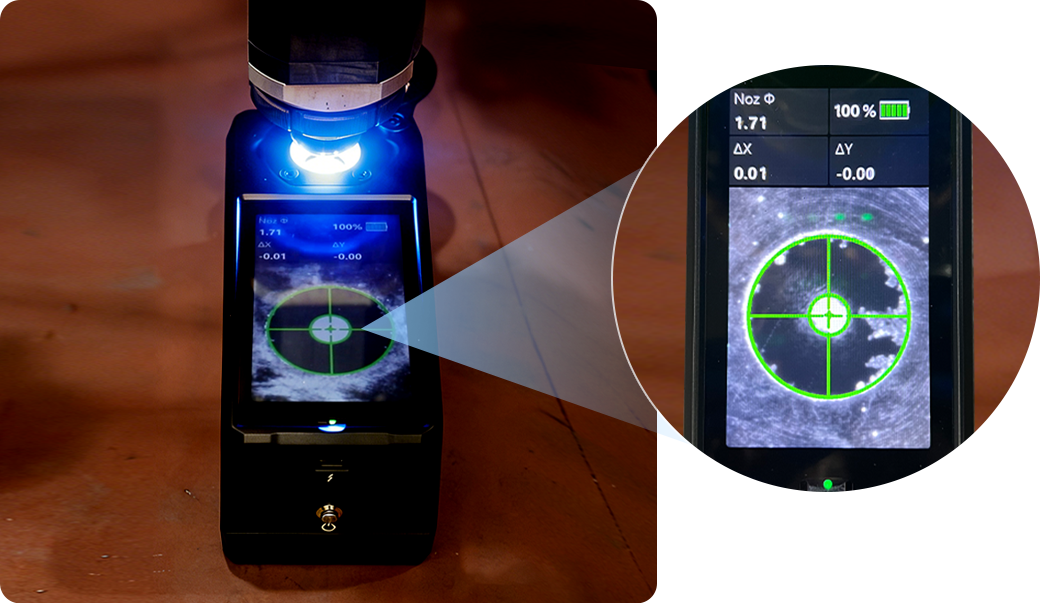

Das System berechnet und zeigt automatisch die Koordinaten von Düsenmitte, Lasermitte und den präzisen Abweichungswert an. Es macht die „Koaxialität“ messbar und ermöglicht genaue Einstellungen unterhalb des Millimeterbereichs.
Weniger Schlacke, Grate und Nacharbeit
Wenn die Koaxialität zwischen Laser und Düse stabil ist, konzentrieren sich Luftstrom und Energie auf die Schnittfugenmitte. Dadurch werden Schlacke und versetzte Schnitte reduziert, die Schnittqualität verbessert und die Ausschussquote gesenkt.

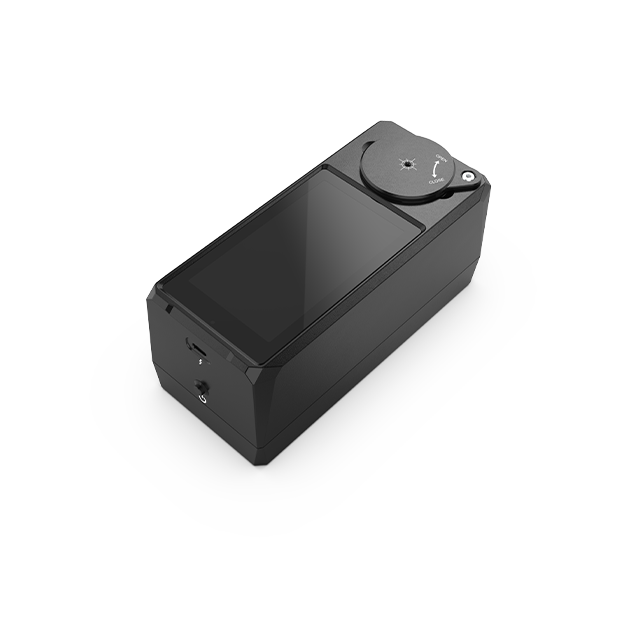

Technische Daten
- Auflösung
1920 × 1200
- Nachführhöhe
1 mm
- Wiederholgenauigkeit der Erkennung
≤ 0.02 mm
- Absolute Erkennungsgenauigkeit
≤ 0.05 mm
- Stromversorgung
21700-Akku
- Lademethode
USB, Adapter
- Akkukapazität
4500mAh @ 0.2C
- Leistungsaufnahme
<4 W @ 4.2 V DC
- Maße
180 mm × 80 mm × 82.5 mm (L×W×H)
- Bildschirmgröße
4.5 Zoll
- Gewicht
Ca. 1 kg
- Schutzart
IP64
- Betriebstemperatur
0°C — 60°C
- Umgebungsfeuchtigkeit
0% — 70%RH (nicht kondensierend)
- Produktzertifizierung
CE
